背景介紹

本方案以廣東省深圳市羅湖區某學校的報告廳聲學建設為例。

該學校是一所新建36個班的公辦小學，占地面積約1.3萬平方米，建筑總面積約4.2萬平方米，擁有普通教室40間，有創客、語言、舞蹈、美術、科學、綜合實踐、計算機、勞技室等專業教室20多間。

報告廳設置有主席臺，主席臺面積較小與觀眾席位于同一個空間，觀眾廳地面為起坡形式；報告廳按照用途可以分為學術報告廳、多媒體報告廳、階梯教室等；按照?qǐng)?bào)告方式可以分為自然聲和采用擴聲兩類，而作為國際會議的報告廳則還要設有同聲傳譯和即席提問的設施。

場館概述

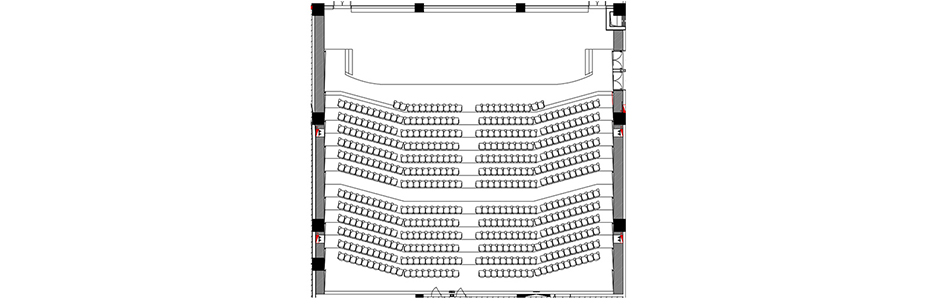

圖1 報告廳建筑平面圖

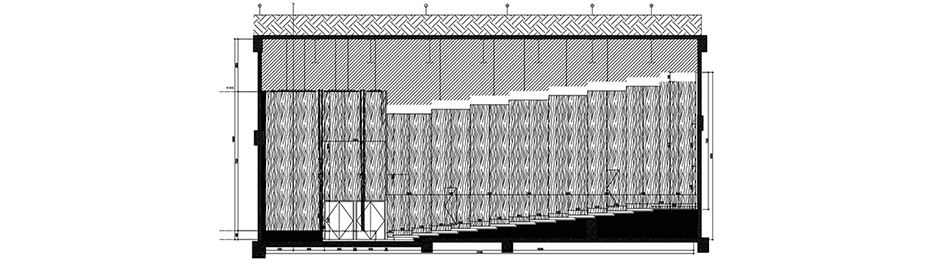

圖2 報告廳建筑剖面圖

報告廳平面為矩形，整個房間呈鞋盒型。觀眾廳長約23m，寬24m，高6.87m。平面呈矩形。

報告廳采取短混響設計，對體型優化設計要求不高。報告廳體積約4080m3，可容納約500人，每座容積8.16m3/座；

使用功能為會議、發布會、學術報告等，以語言聲為主。

聲學設計原則以擴聲為主，良好的聲環境是電聲系統高效發揮的基礎，要求廳堂建成后具備較高的清晰度。

聲學設計依據

本項目的聲學設計依據以相關國家標準和相關經典聲學文獻為準，列舉如下：

GB50118－2010《民用建筑隔聲設計規范》

GB50121-2005《建筑隔聲評價標準》

JGJ57-2000《劇場建筑設計規范》

GBT/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》

GB/T 16731-1997 《建筑吸聲產品的吸聲性能分級》

報告廳 相關圖紙與提供的相關信息

聲學設計指標

報告廳需要較高的語言清晰度，無明顯回聲和顫動回聲等的聲學缺陷；因此，需要用強吸聲措施，降低室內混響時間，提高廳內語言清晰度。根據相關規范要求以及本項目的功能特點，茲確定以下的音質設計指標:

表1 聲學設計指標

表2 各頻率的混響時間相對于中頻 500-1000Hz 的比值

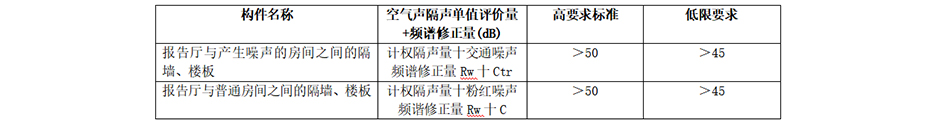

表3 隔墻、樓板的空氣聲隔聲標準

報告廳內本底噪聲：本底噪聲是指房間內無人占場，空調、通風系統和音視頻燈光系統正常運行時的噪聲水平。報告廳內本底噪聲應不超過NR35噪聲評價曲線，用A 聲級評價時要求噪聲不超過40dBA。

報告廳內任何位置無音質缺陷，如聲聚焦、回聲、顫動回聲等聲學缺陷。報告廳內總體評價應達到混響合適、特性優良、聲場均勻，聲音清晰豐滿、無明顯噪聲等。

隔聲設計

為了防止外界噪聲傳入室內影響報告廳正常使用，故報告廳的門窗墻體樓板等建筑構件需滿足隔聲要求?？茖W(xué)的隔聲設計能提高語言私密性，提高會議內容的保密性；防止外界噪聲傳入報告廳，降低廳堂使用體驗。

根據等傳聲量設計原則，報告廳墻的隔聲量比門窗高出10dB即可；即門的修正計權隔聲量Rw+C需要大于35dB，建議使用成品隔聲門，注意對門縫的密封處理。外窗的修正計權隔聲量Rw+Ctr需要大于35dB，建議使用雙層中空玻璃如5+12A+5的構造，同時注意對窗四周縫隙的密封處理。報告廳內常會配備暖通空調送回風系統等噪聲源，若送回風口噪聲較大，需根據機組噪聲情況以及報告廳內允許噪聲水平進行消聲處理。

體型分析

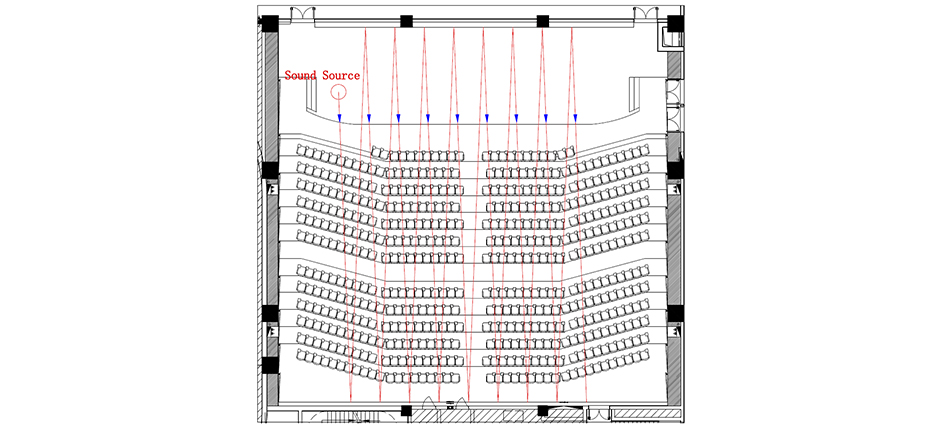

圖3 主席臺后墻&觀眾廳后墻聲線分析

主席臺后墻&觀眾廳后墻互為平行墻體。藍色箭頭方向表示聲波路徑，及波陣面前進的方向。聲音從舞臺發出后，經觀眾廳后墻反射，返回到主席臺后墻，聲音往返運動，同一個聲音多次先后經過同一點，即接收到一連串等時間間隔的反射聲，會產生顫動回聲、聲畸變等聲學缺陷。

主席臺后墻&觀眾廳后墻需做強吸音處理，降低回聲的強度。

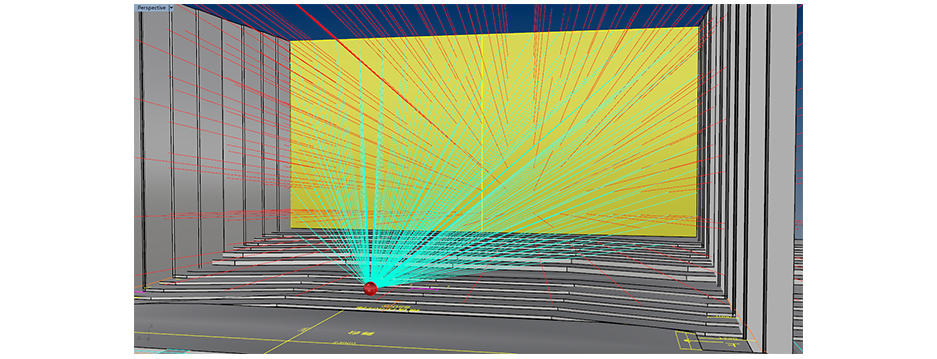

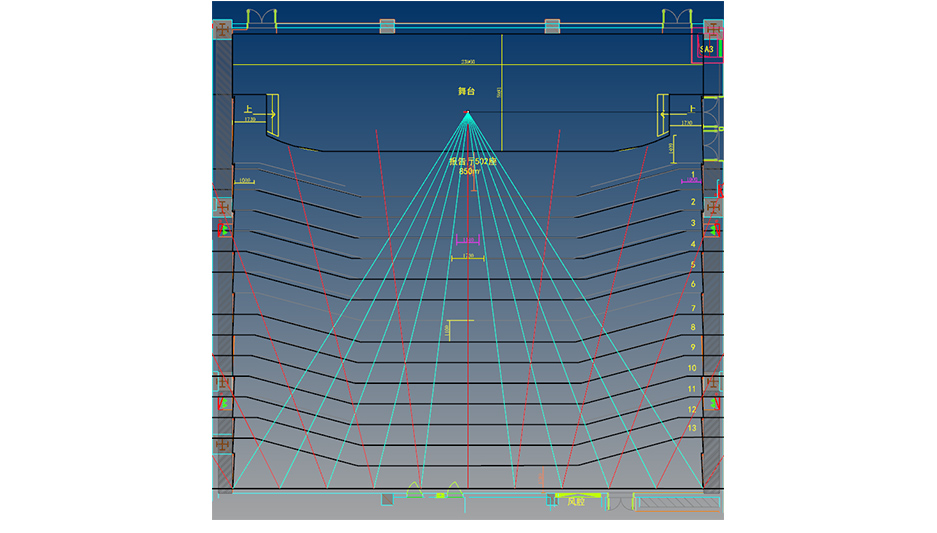

觀眾廳后墻是易產生回聲的界面。紅色點表示聲源，青色線為入射聲線，紅線為反射聲線。可清楚看到，聲音從舞臺發出后，經后墻反射，大量的回聲返回到舞臺。

綜上，需對后墻作強吸聲處理，以降低回聲的強度。

聲學材料布局

吊頂

吊頂使用A級木飾面。木飾面比較密實，表觀密度也比較大。木飾面之所以吸聲系數較高一點，主要還是靠木飾面的共振吸聲。木飾面的共振頻率一般是 100—300Hz，飾面板后留有空腔(空氣層)，可以改善低頻的吸收性能，而且空腔深度越大，共振吸聲峰值越向低頻移動。木飾面的吸聲峰值處的頻率，基本都集中在低頻，都是在木飾面吸聲結構的共振頻率處。

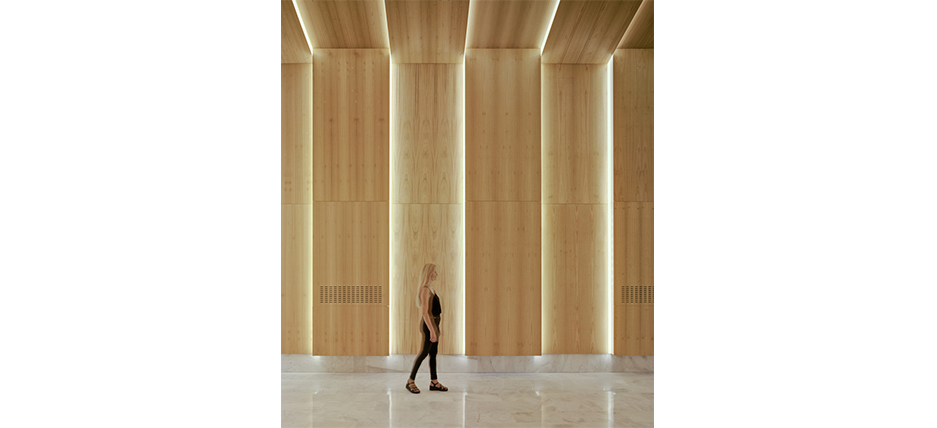

圖4 木飾面吊頂

圖5 微孔吸音板

墻體

根據JGJ57-2000《劇場建筑設計規范》，劇場墻面材料，頂部設有排煙裝置（排煙窗、排煙風機）的可以用B1級防火材料，若沒有則需要用A級防火。

報告廳兩兩相對的側墻互為平行面，需至少對其中一面墻體作強吸聲處理，以防止產生顫動回聲聲學缺陷。本案報告廳吸音墻平面布局圖如下：

圖6 報告廳吸音墻平面布局圖

主席臺是主要聲源所在處，即基本上所有聲音都是從舞臺發出的，需對墻面做吸聲處理，確保傳聲器拾取的信號干凈無反射聲。如上圖，洋紅色標記墻體需設置28/4槽孔吸聲板，板后填吸音棉，棉后留空腔。

安裝方式：在輕鋼龍骨或者熱鍍鋅角鋼上均勻排布夾板條，從板材的側面射槍釘在材料的側面打在龍骨上。槽孔吸音板與玻璃棉之間不可設置一整塊底板。

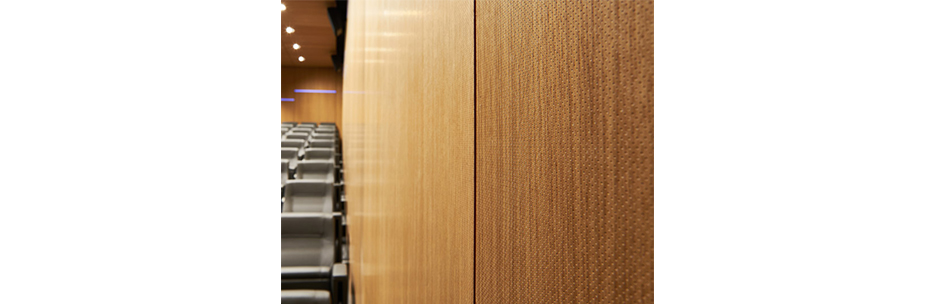

觀眾廳側墻交替設置木飾面板、微孔吸音板PAV4/0.7-15；微孔吸音板后填50mm48K玻璃棉板；木飾板后不可填玻璃棉。交替布置方式可如所示水平面交替；亦可木飾面板和微孔吸音板棋盤式交錯排列，建議使用不需對紋的飾面；亦可垂直面交替布置，即墻身高度一半以下標高為木飾面板，墻身高度一半以上標高為微孔吸音板。采用微孔吸音板的設計同時兼顧聲學和美學的要求，好看且聲音清晰。

觀眾廳后墻設置FAE32無醛布藝吸音板，強吸音處理，以降低長延時反射聲的強度，避免產生回聲聲學缺陷。

地面

地面建議使用PVC膠地板或水磨石，相對于地毯具有易清潔、壽命長的效果。

聲控室

與觀察窗相對墻體：滿鋪FAE32無醛布藝軟包+50mm空腔；兩側墻直通型GA-ART槽孔吸音板+50mm厚48K玻璃棉+50mm空腔。其余一面墻(觀察窗所在墻體)按裝飾設計要求，可為抹灰刷白墻；

天花：25mm玻纖板吊頂；

地面：鋪設架空防靜電地板。

聲學效果

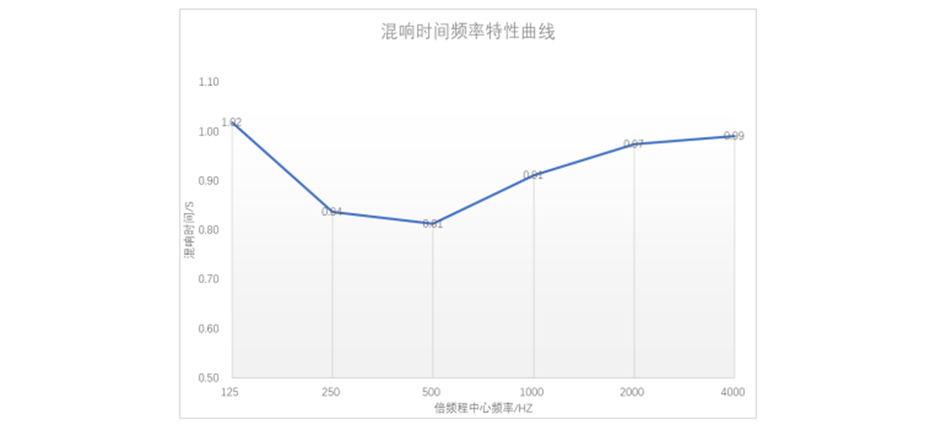

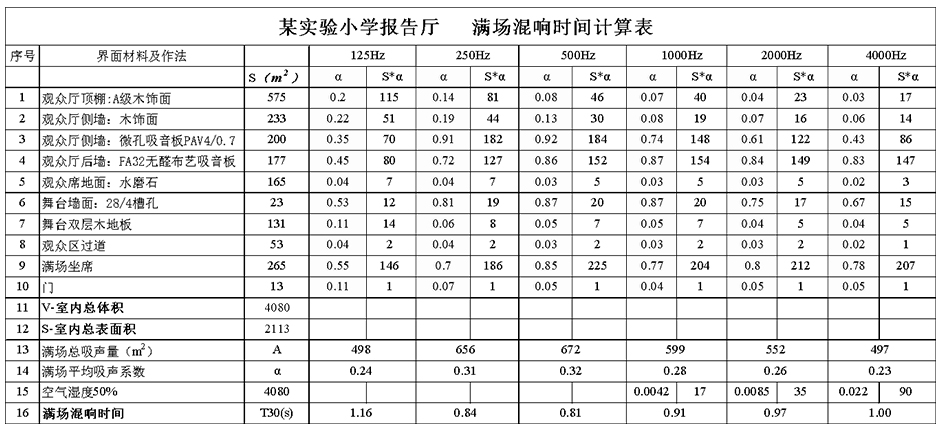

混響時間計算：最佳混響時間確定后，就須進行混響時間的計算，以此確定房間各界面所需的吸聲量，混響時間的計算目前均采用伊林(Eyring)公式。

混響時間計算，通常要計算125、250、500、1000、2000、和、4000 Hz 六個頻段的值。

使用材料

                飾面板                                 微孔吸音板

              槽孔吸音板                           無醛布藝吸音板                     玻纖吸聲板FAP系列

其他項目

案例一：貴州電信金陽樞紐樓報告廳

案例二：山東省第二十三屆運動會指揮中心

案例三：中建海峽商務廣場

案例四：中主會議廳
