背景介紹

該學校是羅湖區委區政府投資3億元，傾力打造的深圳市“高質強校”，占地面積：19202.9㎡，總建筑面積43051.05㎡。辦學規模為36個班，可提供學位1800個。

場館概述

體育館平面為矩形，整個房間呈鞋盒型。觀眾廳長約33.2m，寬19.8m，高8.85m。

體育館屋面為鋼筋混凝土樓板，空間容積約5915m3，無固定坐席。

定位為多用途體育館，使用功能除了常規體育比賽和訓練，還包括開學典禮、全校集會、學術報告和大型文藝演出等。根據各項功能需求，音質指標以最高聲學要求的項目來定，故本案體育館的聲學指標參考報告廳、多用途禮堂的標準。

聲學設計原則以語言聲擴聲為主，良好的聲環境是電聲系統高效發揮的基礎，要求體育館建成后具備較高的清晰度。

聲學設計依據

本項目的聲學設計依據以相關國家標準和相關經典聲學文獻為準，列舉如下：

GB50118－2010《民用建筑隔聲設計規范》

GB50121-2005《建筑隔聲評價標準》

JGJ57-2000《劇場建筑設計規范》

GBT/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》

JGJ/T 131-2012《體育場館聲學設計及測量規程》

JGJ 31-2003 《體育建筑設計規范》

GB/T 16731-1997 《建筑吸聲產品的吸聲性能分級》

體育館 相關圖紙與提供的相關信息

聲學設計指標

體育館需要較高的語言清晰度，無明顯回聲和顫動回聲等的聲學缺陷；因此，需要用強吸聲措施，降低室內混響時間，提高體育館內語言清晰度。根據相關規范要求以及本項目的功能特點，茲確定以下的音質設計指標:

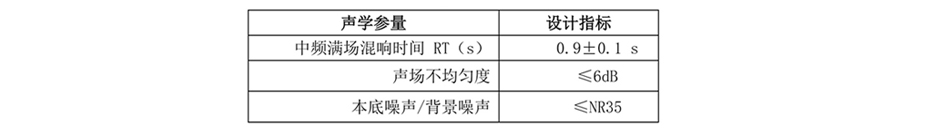

表1 聲學設計指標

表2 各頻率的混響時間相對于中頻 500-1000Hz 的比值

表3 各頻率的混響時間相對于中頻 500-1000Hz 的比值

多用途體育館中頻（500Hz、1000Hz頻段）混響時間要求如表 1所示；各頻段混響時間相對于中頻混響時間如表2所示；體育場館內對聲學環境有較高要求的輔助空間的混響時間宜符合表3的規定。

體育館內本底噪聲：本底噪聲是指房間內無人占場，空調、通風系統和音視頻燈光系統正常運行時的噪聲水平。體育館內本底噪聲應不超過NR35噪聲評價曲線，用A 聲級評價時要求噪聲不超過40dBA。

體育館內任何位置無音質缺陷，如聲聚焦、回聲、顫動回聲等聲學缺陷。體育館內總體評價應達到混響合適、特性優良、聲場均勻，聲音清晰純真、無明顯噪聲等。

聲學設計

聲學設計的目標是創造優良的建筑聲學環境和室內聲學環境，滿足各類功能對聲學的要求。通過合理的聲學設計，該綜合體育館項目可為學校學生提供體育比賽服務，同時也是文藝表演、大型會議的主要場所。綜合性多用途體育館對聲學設計也提出了較高的要求。該體育館在建筑聲學上的要求是體育館達到優良的聲學特性指標，包括有合適的混響時間及其頻率特性、良好的聲場擴散特性、聲場分布均勻，音質純正不失真，無任何形式的各類音質缺陷；

體育館容積較大，須采用電聲系統。因此，聲學設計主要考慮采用電聲系統的演出方式。體育館建筑聲學設計的主要任務是控制大廳的混響時間、防止可能出現的音質缺陷以及配合電聲系統做好聲控室、轉播室等的設計。與音質關系密切的大廳容積、體形等需在建筑設計中綜合考慮，故如何處理好聲學與建筑的關系也是體育館聲學設計的一個重要方面。

現階段聲學上的缺陷有：（1）體育館容積大，平均自由程d=10 m，容易出現回聲現象。（2）土建完成狀況的吸聲量不夠，混響時間長，降低語言清晰度。

聲學材料布局

所用聲學裝飾材料需大氣有質感，裝飾效果美觀、大方；所用材料滿足國家防火及環保要求。

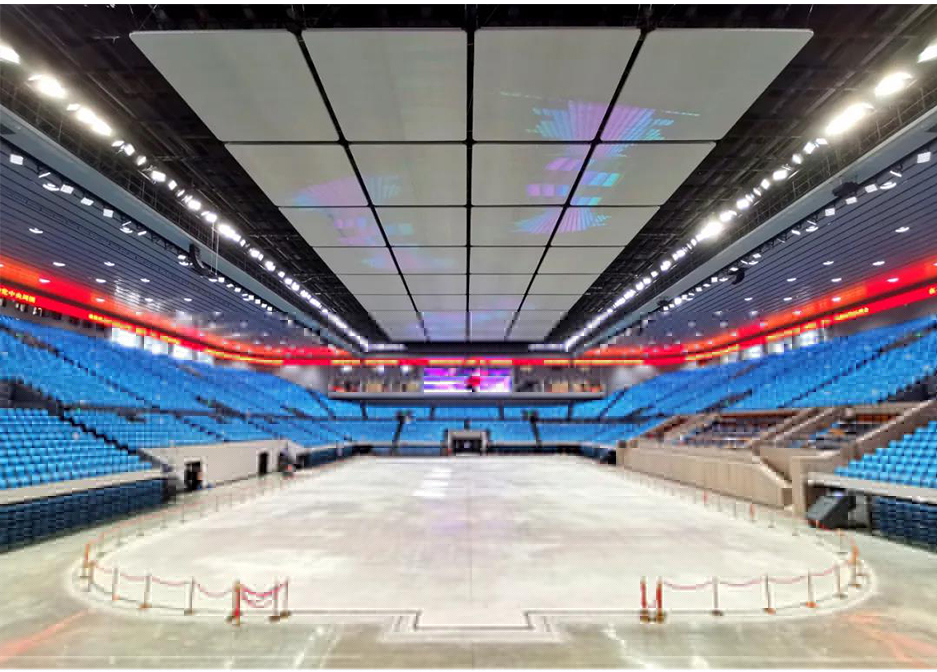

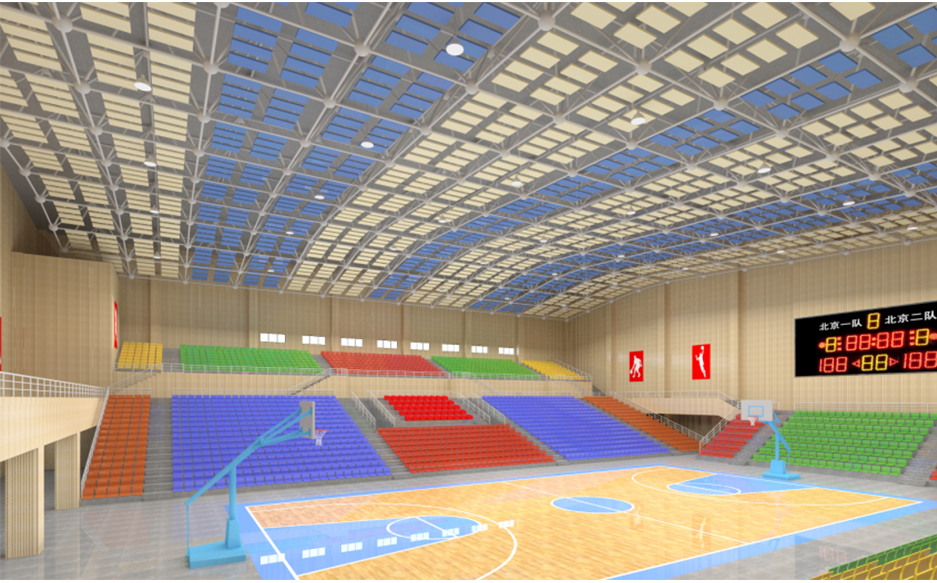

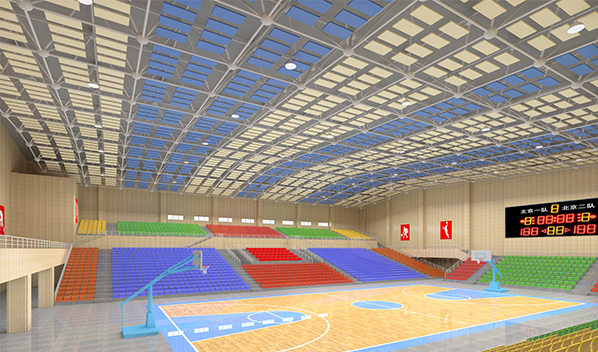

吊頂

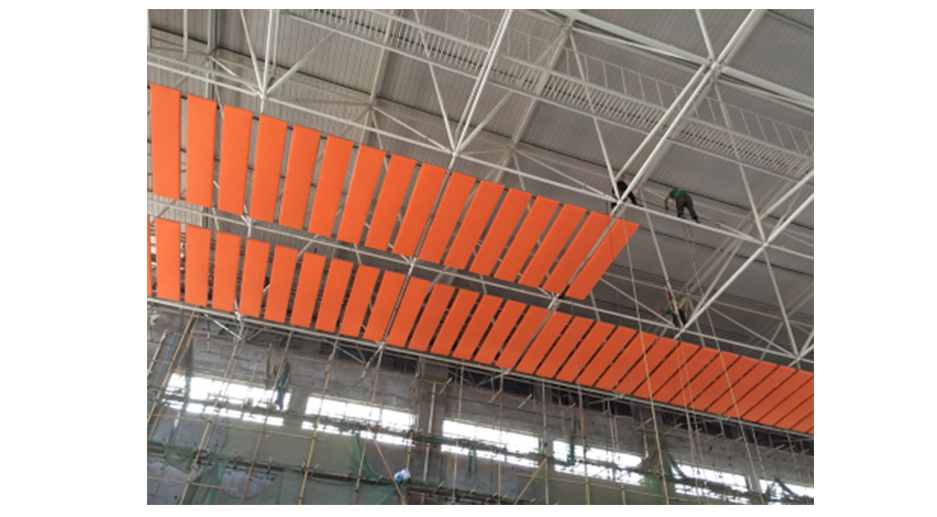

吸聲體一般懸掛在屋頂頂板下，根據實驗和實踐得出:吸聲體的懸掛面積以屋頂投影面積的40%或房間內表面積的20%為最佳，懸掛面積過小吸聲效果差，懸掛面積過大吸聲效果的增加并不顯著，而且也不經濟。研究還表明:懸掛面積為屋頂面積40%時的吸聲效果，與用同樣材料的吸聲滿鋪吊頂 (只單面吸聲) 吸聲效果相同，可見吸聲體的高效。

墻體

根據JGJ57-2000《劇場建筑設計規范》，劇場墻面材料，頂部設有排煙裝置（排煙窗、排煙風機）的可以用B1級防火材料，若沒有則需要用A級防火。

根據JGJ31-2003 《體育建筑設計規范》，用于比賽、訓練部位的室內墻面裝修和頂棚 (包括吸聲、隔熱和保溫處理)，應采用不燃燒體材料。當此場所內設有火災自動滅火系統和火災自動報警系統時，室內墻面和頂棚裝修可采用難燃燒體材料。

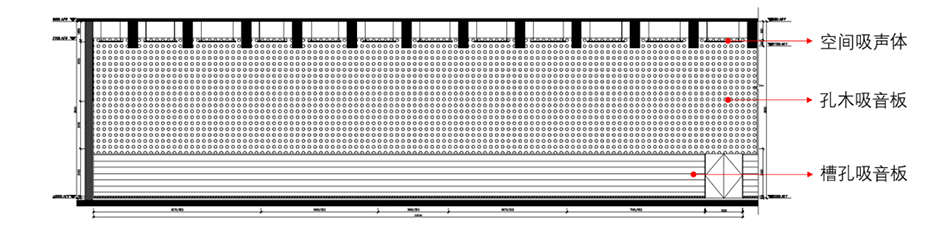

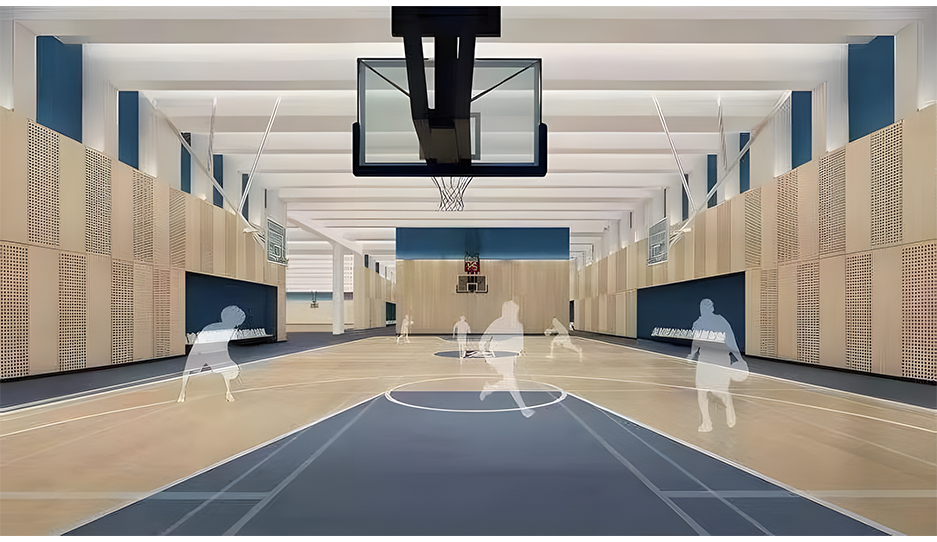

體育館吸音墻立面布局圖

安裝方式：在輕鋼龍骨或者熱鍍鋅角鋼上均勻排布夾板條，從板材的側面射槍釘在材料的側面打在龍骨上。槽孔吸音板與玻璃棉之間不可設置一整塊底板。

觀眾廳側墻設置木飾面板、微孔吸音板PAV4/0.7-15；微孔吸音板后填50mm48K玻璃棉板；木飾板后不可填玻璃棉。交替布置方式可如所示水平面交替；亦可木飾面板和微孔吸音板棋盤式交錯排列，建議使用不需對紋的飾面；亦可垂直面交替布置，即墻身高度一半以下標高為木飾面板，墻身高度一半以上標高為微孔吸音板。采用微孔吸音板的設計同時兼顧聲學和美學的要求，好看且聲音清晰。

地面建議使用PVC膠地板或水磨石，相對于地毯具有易清潔、壽命長的效果。

聲控室/評論員室/播音室

與觀察窗相對墻體：滿鋪FAE32無醛布藝軟包+50mm空腔；兩側墻直通型GA-ART槽孔吸音板+50mm厚48K玻璃棉+50mm空腔。其余一面墻(觀察窗所在墻體)按裝飾設計要求，可為抹灰刷白墻；

天花：25mm玻纖板吊頂；

地面：鋪設架空防靜電地板。

聲學效果

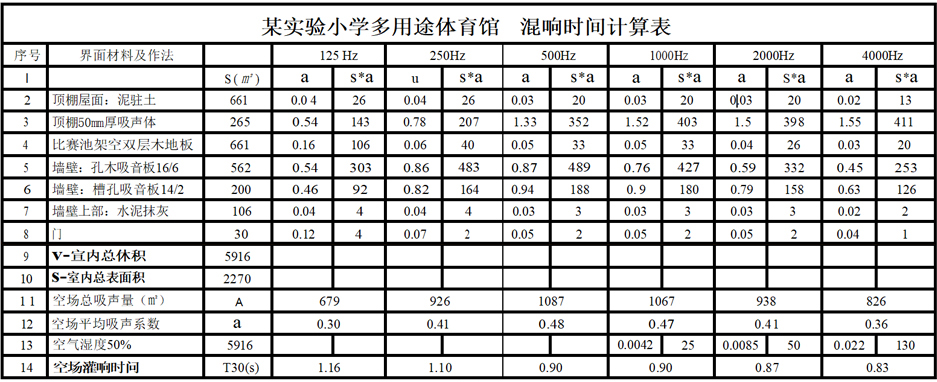

混響時間計算：最佳混響時間確定后，就須進行混響時間的計算，以此確定房間各界面所需的吸聲量，混響時間的計算目前均采用伊林(Eyring)公式。

混響時間計算，通常要計算125、250、500、1000、2000、和、4000 Hz 六個頻段的值。

使用材料

      空間吸聲體SA-A50E/A100E         空間吸聲體-SA-A50/A100/A120

          槽孔吸音板GA系列                           微孔吸音板

              超微孔吸音板                             孔木吸音板PA系列

其他項目

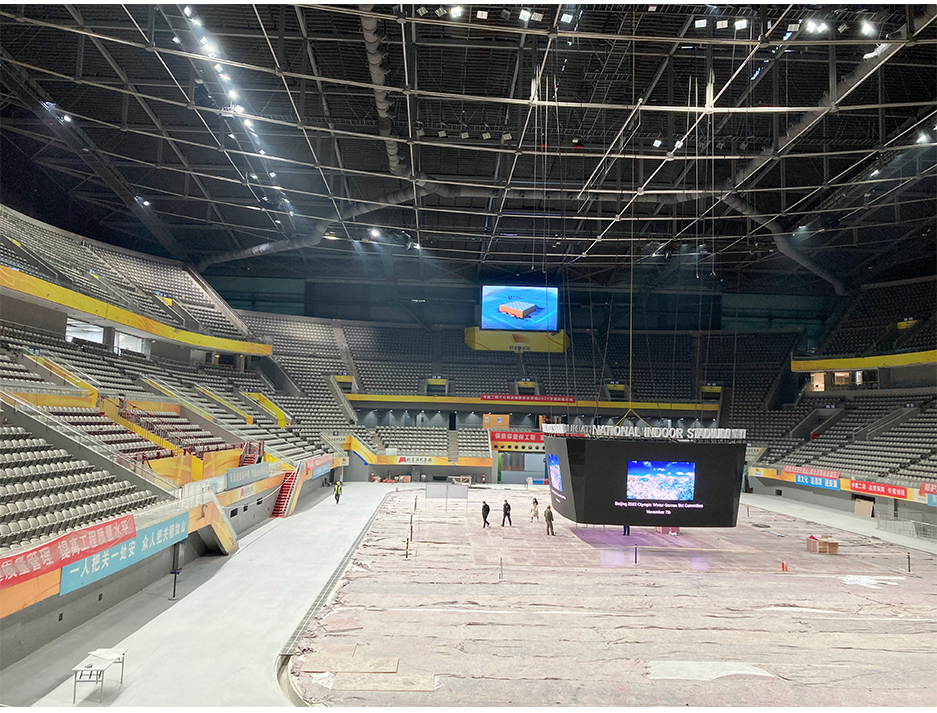

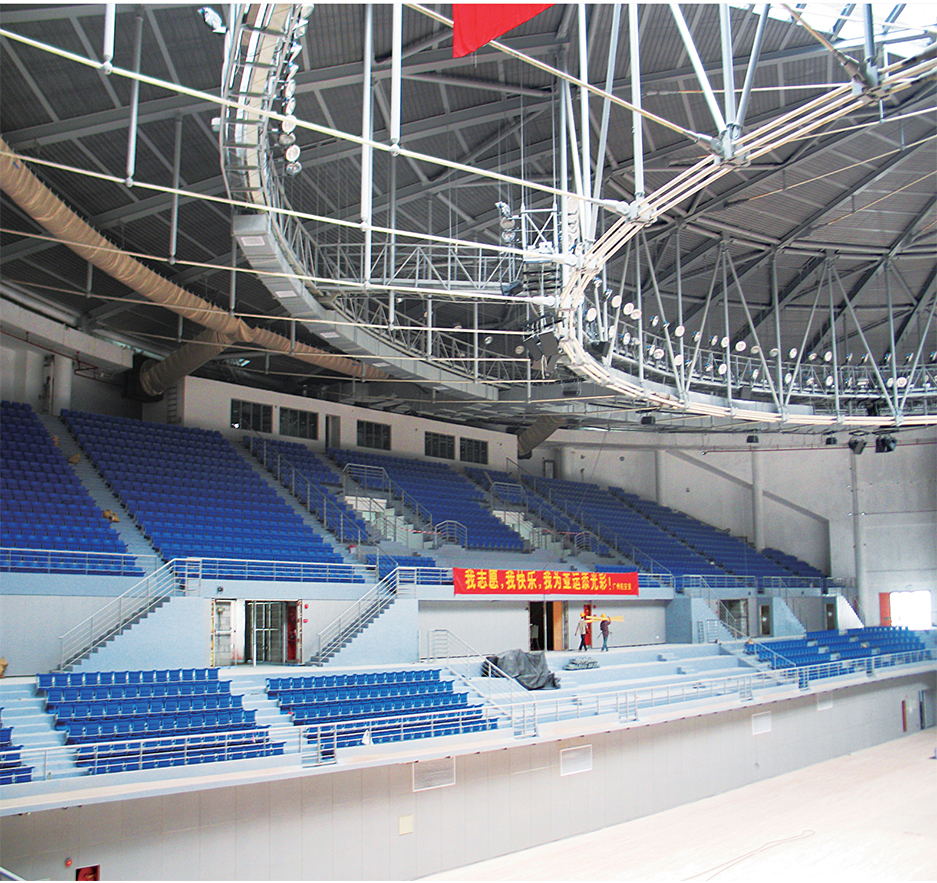

案例一：北京冬季奧運會管理中心
