會議室聲學設計方案









背景介紹

本方案使用的會議室案例,位于廣東省廣州市白云區,建筑類型為文化體育綜合建筑。



場館概述

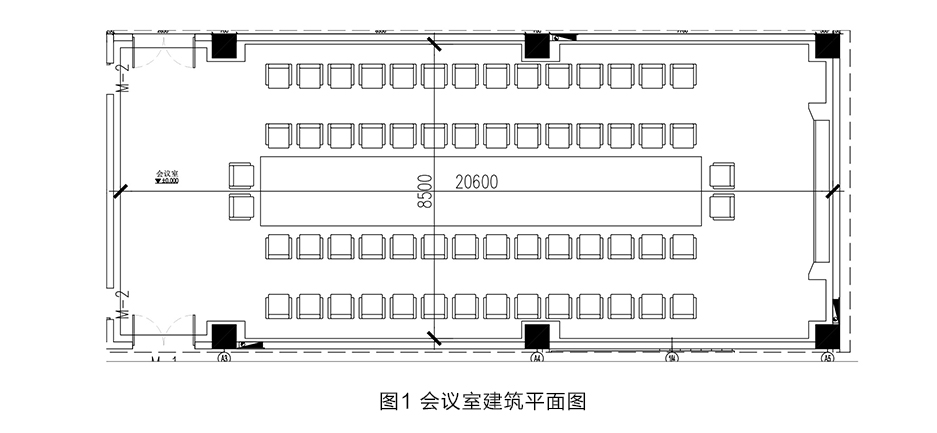

會議廳平面為矩形,整個房間呈鞋盒型。會議室的長寬高尺寸為20.6m*8.5m*3m;使用功能: 具備現場會議、遠程視頻會議功能。

聲學設計原則以擴聲為主,良好的聲環境是電聲系統高效發揮的基礎,要求廳堂建成后具備較高的清晰度



聲學設計依據

本項目的聲學設計依據以相關國家標準和相關經典聲學文獻為準,列舉如下:

GB501182010《民用建筑隔聲設計規范》

GB50121-2005《建筑隔聲評價標準》

JGJ57-2000《劇場建筑設計規范》

GBT/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范

GB/T 16731-1997 《建筑吸聲產品的吸聲性能分級》

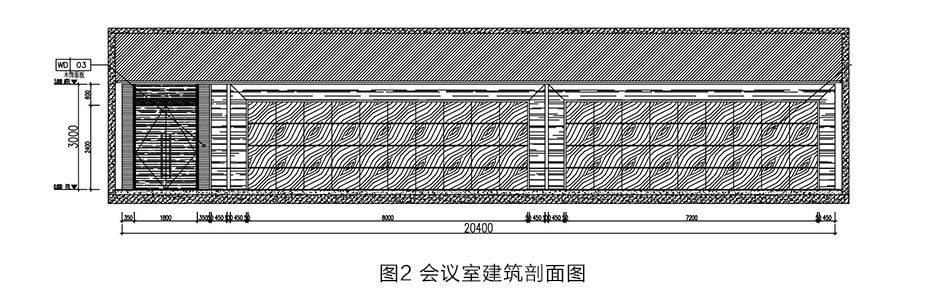

會議室 相關圖紙與提供的相關信息



聲學設計指標

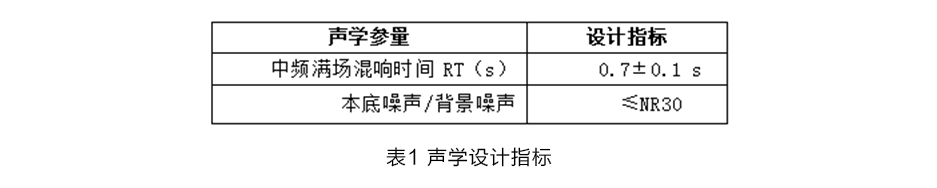

根據《劇場、電影院和多用途廳堂建筑聲學設計規范》以及本項目的功能特點,茲確定以下的音質設計指標:




會議室內本底噪聲本底噪聲是指房間內無人占場,空調、通風系統和音視頻燈光系統正常運行時的噪聲水平。會議室內本底噪聲應不超過NR30噪聲評價曲線,用A 聲級評價時要求噪聲不超過35dBA。

會議室內任何位置無音質缺陷,如聲聚焦、回聲、顫動回聲等聲學缺陷。會議室內總體評價應達到混響合適、特性優良、聲場均勻,聲音清晰豐滿、無明顯噪聲等。

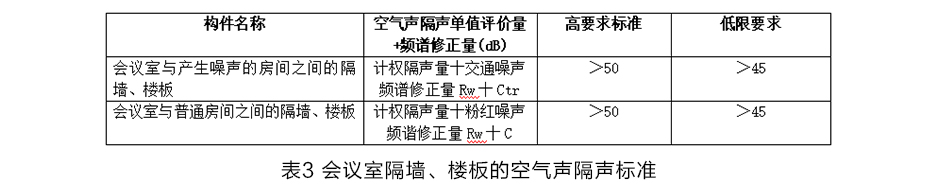

隔聲設計

會議室需要安靜的會議環境能使與會者注意力集中,提高參會舒適體驗感;

科學的隔聲設計能提高語言私密性,提高會議內容的保密性;防止外界噪聲傳入會議室,影響會議體驗;防止相鄰會議室互相串音。

根據等傳聲量設計原則,會議室墻的隔聲量比門窗高出10dB即可;即門的修正計權隔聲量Rw+C需要大于35dB,建議使用成品隔聲門。外窗的修正計權隔聲量Rw+Ctr需要大于35dB,建議使用雙層中空玻璃如5+12+5的構造。



質設計

體型設計:常規會議廳平面以矩形居多,整個房間呈鞋盒型。房間長寬高比例應為無理數,不宜為整數。如使用1:1.25:1.6,切勿使用1:1:1的正方體房間比例。

依據幾何聲學,一個不對稱的房間將提供更好的聲學條件。傾斜或彎曲的表面會影響聲波的方向,并確保它們不會在平行表面之間來回反射,防止產生顫動回聲。

天花:聲學材料的放置天花板為了達到最好的效果,建議采用全覆蓋的懸浮聲學天花板。這種類型的天花板提供了最高程度的吸收整個頻譜。在普通視頻會議室這樣的小房間里,深頻率(低沉的聲音)尤其成問題。吊頂也是解決這個問題的理想方式。如果吊頂不實用或不可取,則可以采用其他解決方案,如自由懸掛吸音模塊單元。

墻體:粗略地說,每一對相對的墻壁中至少有一面應該用Ⅰ級(NRC0.8)聲學材料處理。對于玻璃隔墻,吸聲較小的材料如窗簾,也應考慮。



聲學材料布

吊頂天花

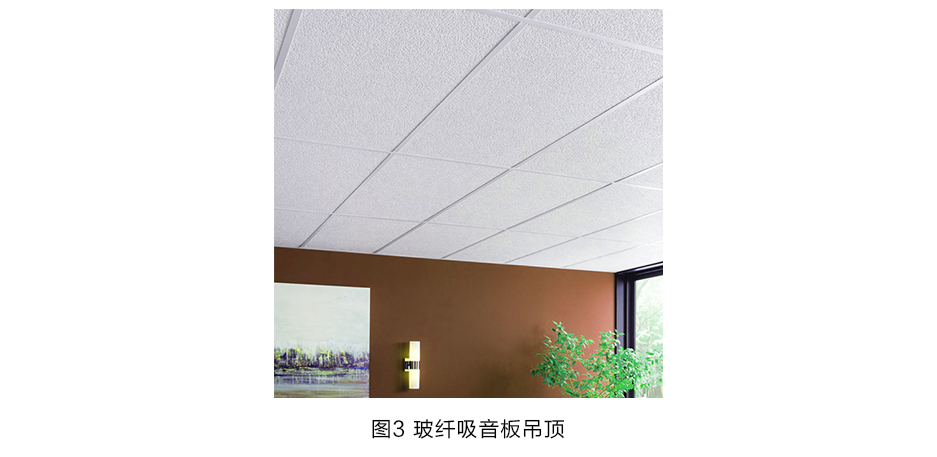

吊頂作為房間面積最大的界面,被物體遮擋面積少,接收入射聲音概率最大;基本上所有早期反射聲均會在吊頂產生聲反射。對于空間高度不足的房間,可做懸吊式藝術布藝吸聲板AFA吸音天花處理。本方案的吊頂采用強吸聲處理,滿鋪玻纖吸音板FAP


墻體

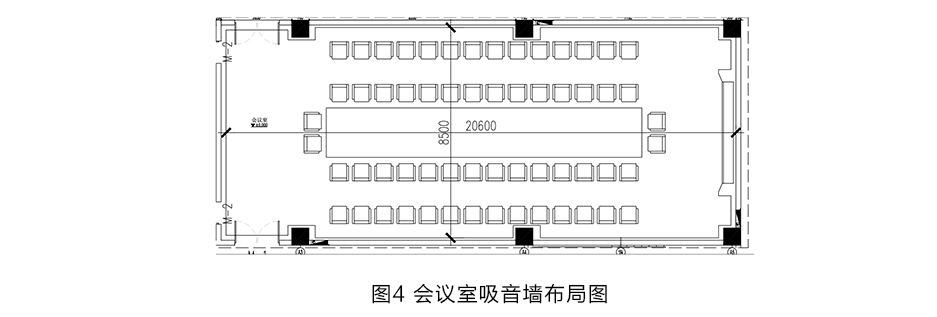

會議室兩兩相對的側墻互為平行面,需至少對其中一面墻體作強吸聲處理,以防止產生顫動回聲聲學缺陷。本案會議室吸音墻(紅色線標記)布局圖如下:

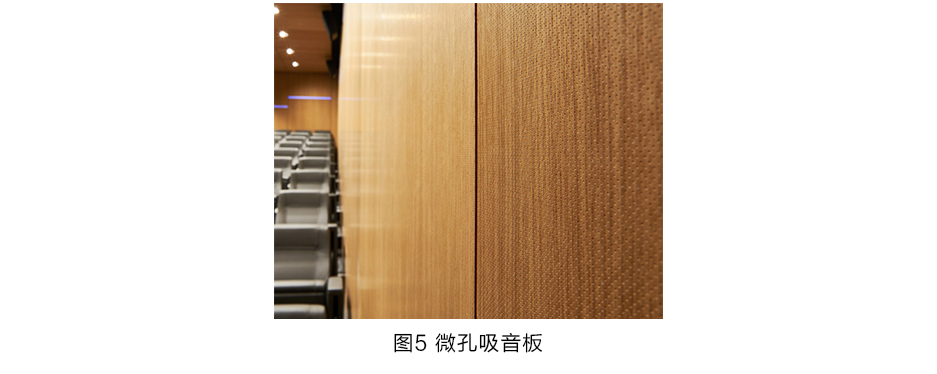

吸音墻位置設置微孔吸音板PAV4/0.7-15,板后填50mm48K玻璃棉板。采用微孔吸音板的設計同時兼顧聲學和美學的要求,好看且聲音清晰。

地面

地面建議使用PVC地板或木地板,相對于地毯具有易清潔、壽命長的效果。



聲學效果

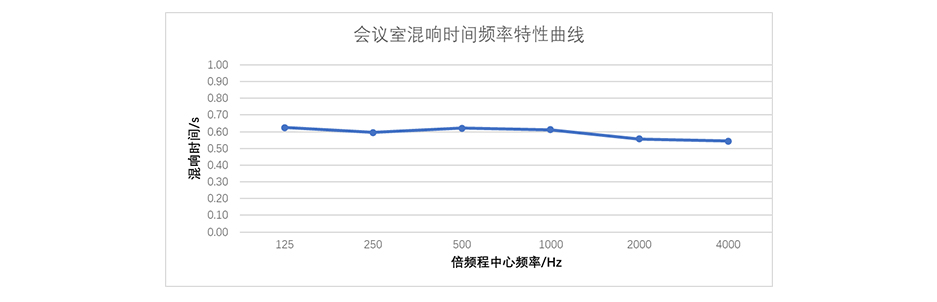

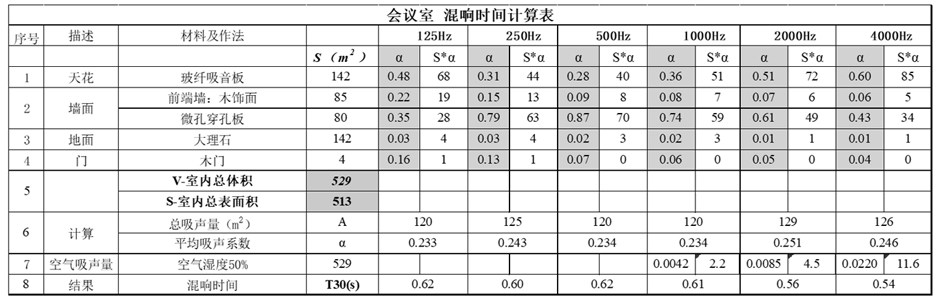

混響時間計算:最佳混響時間確定后,就須進行混響時間的計算,以此確定房間各界面所需的吸聲量,混響時間的計算目前均采用伊林(Eyring)公式。

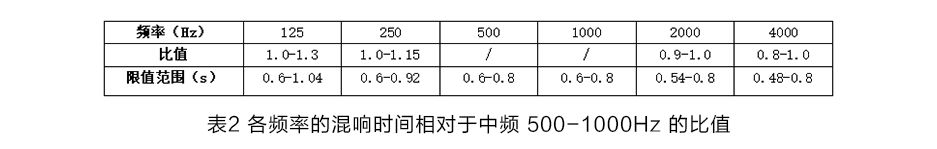

混響時間計算,通常要計算125、250500、10002000、和、4000 Hz 六個頻段的值。




使用材料


                微孔吸音板                                 玻纖吸聲板FAP系列                         藝術空間吸聲體



其他項目

案例一:馬來西亞檳城工廠


案例二:騰訊濱海大廈

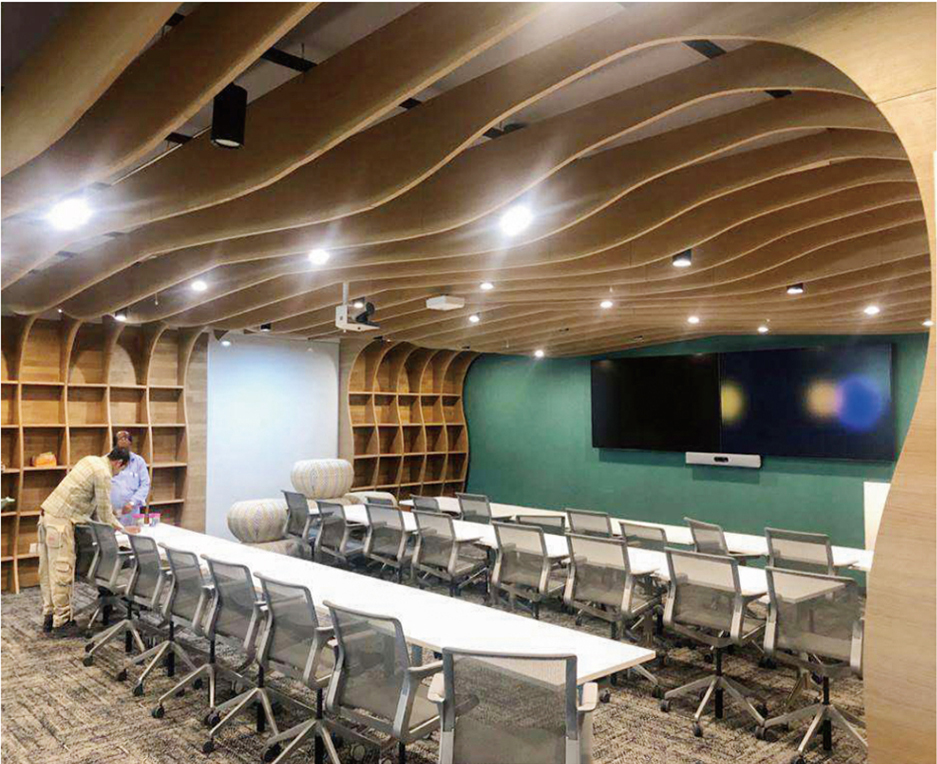

案例三:印度 Expedia Group

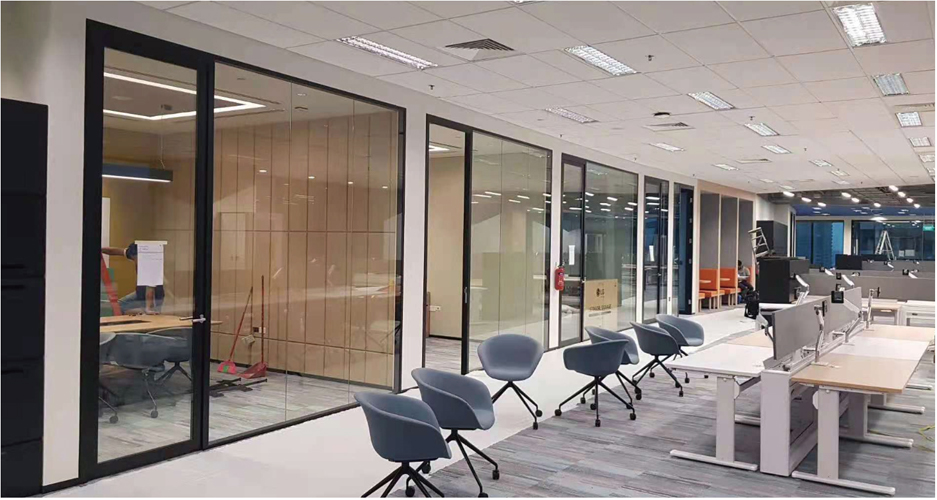

案例四:新加坡谷歌




我司擁有業內領先的聲學分析技術:三維聲線分析、聲粒子動畫分析、 音質模擬預測分析、現場聲學測試等;配備丹麥進口正版聲學模擬軟件ODEON15.14,可對建筑空間進行聲學模擬,音質試聽;配備瑞士/列支敦士登進口一級聲學儀器;擅長于劇場、音樂廳、報告廳、影院、體育場館、開放式辦公室、主題樂園聲學設計。

更多聲學設計方案,歡迎咨詢我們。
